Дистанционният модул е двуканален и е предназначен за управление на гаражна врата,ролетна щора или телфер.Модулът може да работи в един от 3 режима:

1.Моментен-изходното реле е включено само докато натискате съответният бутон на дистанционното.Активни са бутоните със стрелки.

2.Тригерен режим-изходното реле се включва при натискане на съответният бутон на дистанционното и се изключва при повторно натискане. Активни са бутоните със стрелки.

3.Превключващ режим-при натискане на бутон със стрелка се включва едното реле,а при натискане на другият бутон със стрелка се включва другото реле а първото се изключва.При натискане на средният(стоп бутон)се изключват и двете релета.Това е най-подходящият режим за управление на гаражна врата.В този режим средният бутон на дистанционното спира движението на вратата.

Програмиране:

-Изтриване на запаметени дистанционни

Включете модулът към захранване.Натиснете и задръжте бутона на платката за 6 секунди.Синият светодиод на платката ще светне и после ще премига 3 пъти.Това означава,че всички дистанционни са изтрити от памета.

1.Програмиране на 1-ви режим

Натиснете бутона на платката 1 път.Натиснете бутона със стрелка нагоре на дистанционното.Синият светодиод ще премига 2 пъти и ще остане включен.Натиснете бутона със стрелка надолу.Синият светодиод ще премига 3 пъти и ще изгасне.Дистанционното е програмирано в 1-ви режим.

2. Програмиране на 2-ри режим

Натиснете бутона на платката 2 пъти.Натиснете бутона със стрелка нагоре на дистанционното.Синият светодиод ще премига 2 пъти и ще остане включен.Натиснете бутона със стрелка надолу.Синият светодиод ще премига 3 пъти и ще изгасне.Дистанционното е програмирано в 2-ри режим.

3. Програмиране на 3-ти режим

Натиснете бутона на платката 3 пъти.Натиснете бутона със стрелка нагоре на дистанционното.Синият светодиод ще премига 2 пъти и ще остане включен.Натиснете бутона със стрелка надолу.Синият светодиод ще премига 3 пъти и ще изгасне.Дистанционното е програмирано в 3-ти режим.

Схеми на свързване:

По-долу е показана схемата на свързване към двигател 220V:

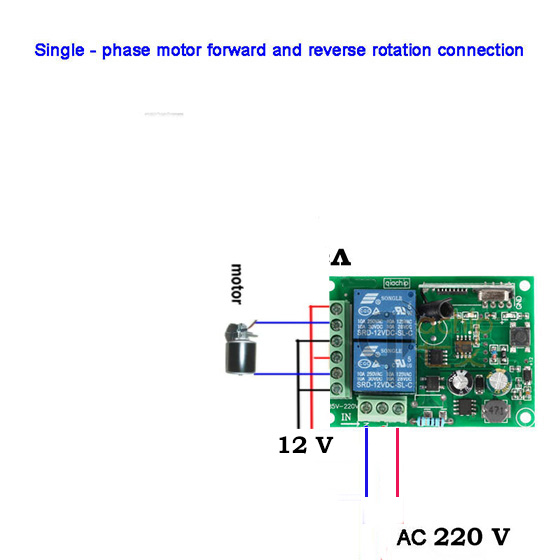

По-долу е показана схемата на свързване към двигател 12V:

Характеристики:

-дистанционен 2-канален модул със стоп функция

-приемник 433.92 MHZ

-захранващо напрежение 220V

-максимален изходен ток 10А

-размери 74x54x29 mm

Често задавани въпроси

·       За какви гаражни врати е подходящ модула

-Модулът може да се свърже към всякакъв ид гаражни врати.По-горе са показани схеми на свързване на 220V врата и на 12V гражна врата

·       Могат ли да се свържат крайни изклщчватели,ако моторът няма вградени

-Може да се свържат крайни изключватели последователно на веригите за управлени с фаза на мотора

·       До коко дистанционни могат да се запишат модула

_Модулът работи с до 15 бр. дистанционни

Често задавани въпроси(FAQ)

1.          За какви гаражни врати е подходящ този модул

·       Този двуканален реверсивен модул е подходящ за всякакви двигатели на гаражни и портални врати-както на 12V така и на 220V

2.          С колко дистанционни може да работи

·       Могат да се програмират до 15 бр. дистанционни

3.          В кой режим е подходходящо да се програмира

·       Фабрично е програмиран в 3 режим,който е за реверсивно отваряне и затваряне на гаражна врата

4.          Ако поръчам допълнителни дистанционни,ще бъдат ли записани към електрониката

·       Да.Ние ще ги програмираме към платката за Вас.
